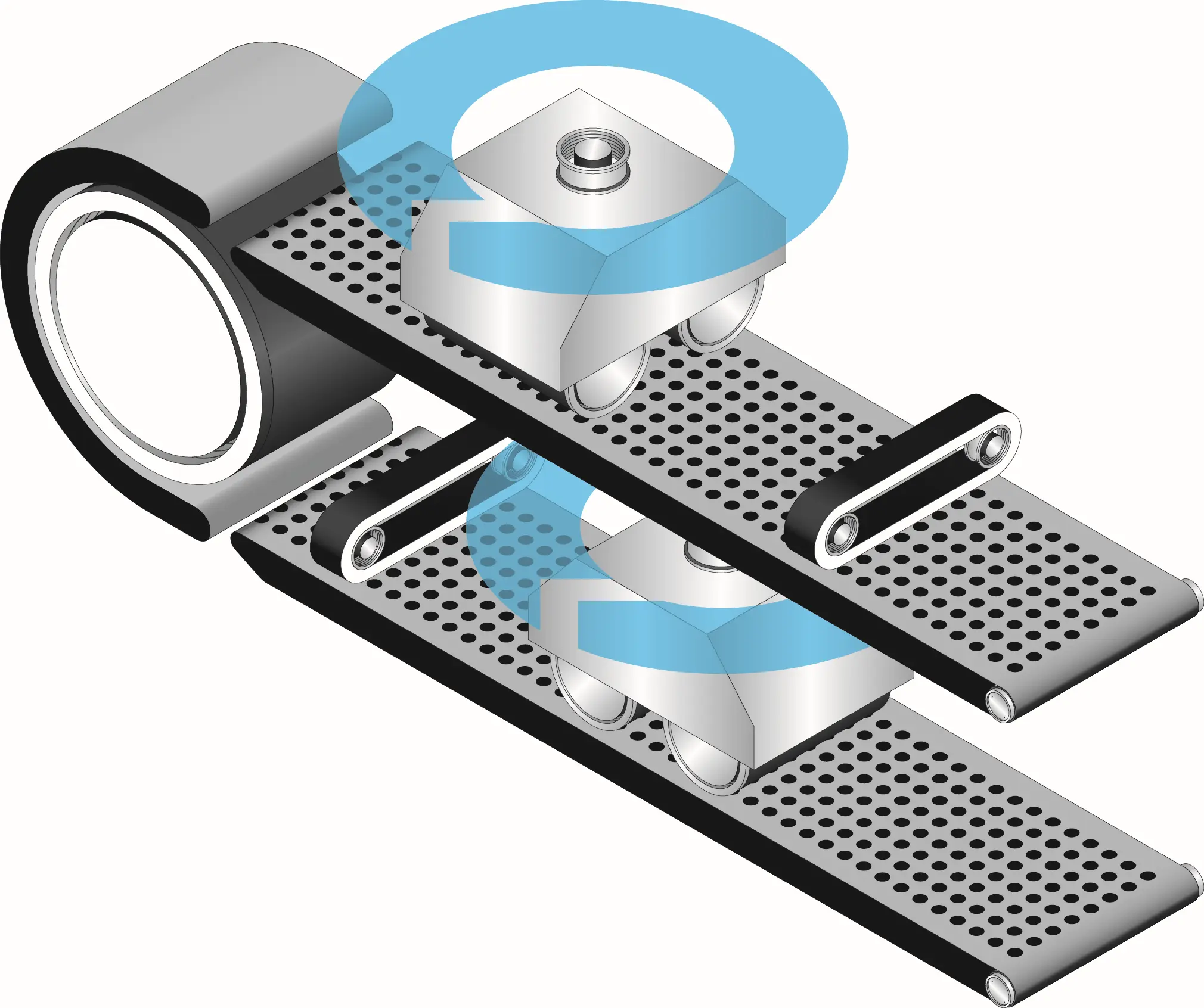

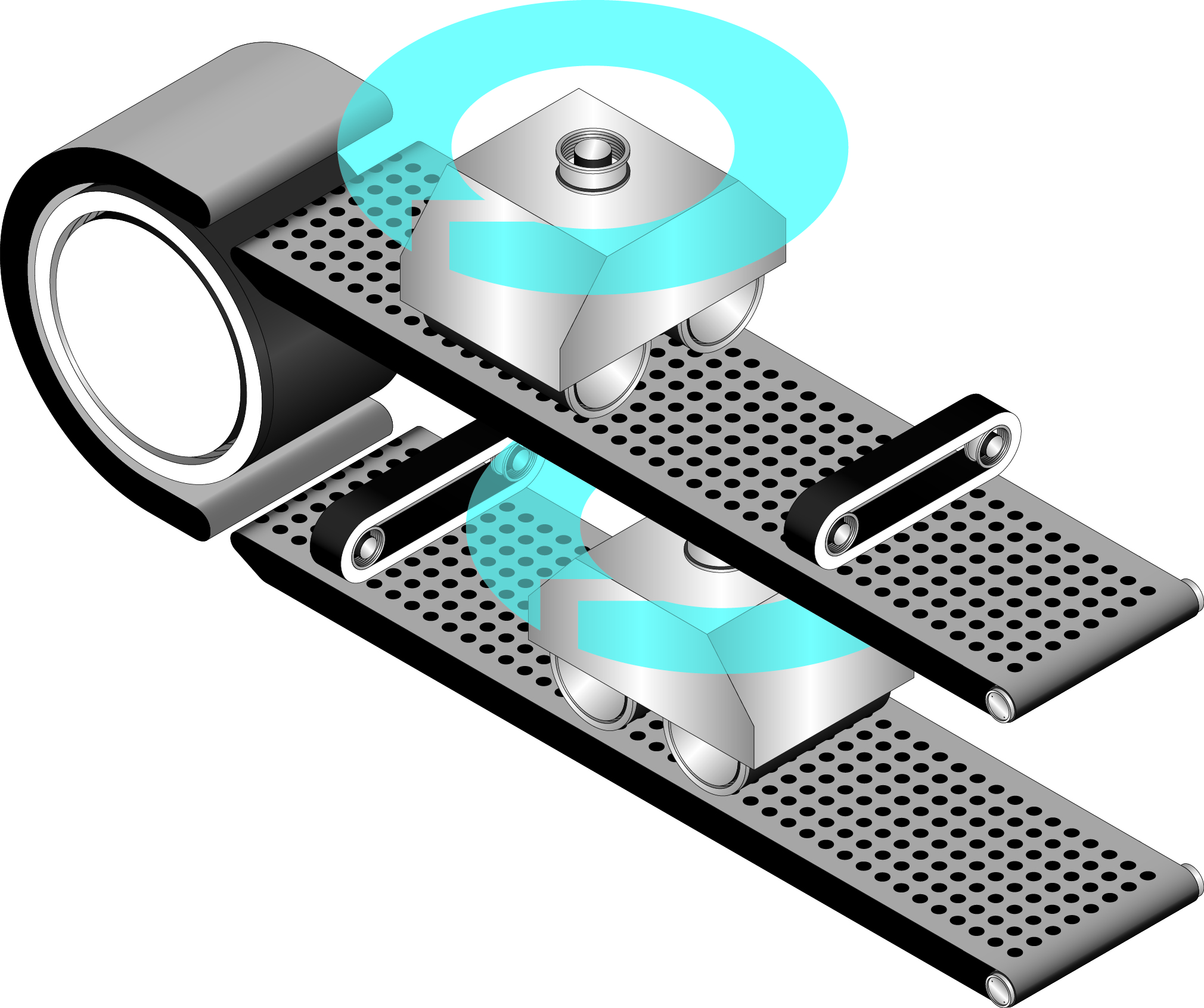

Схема работы станка SBM-XS 300

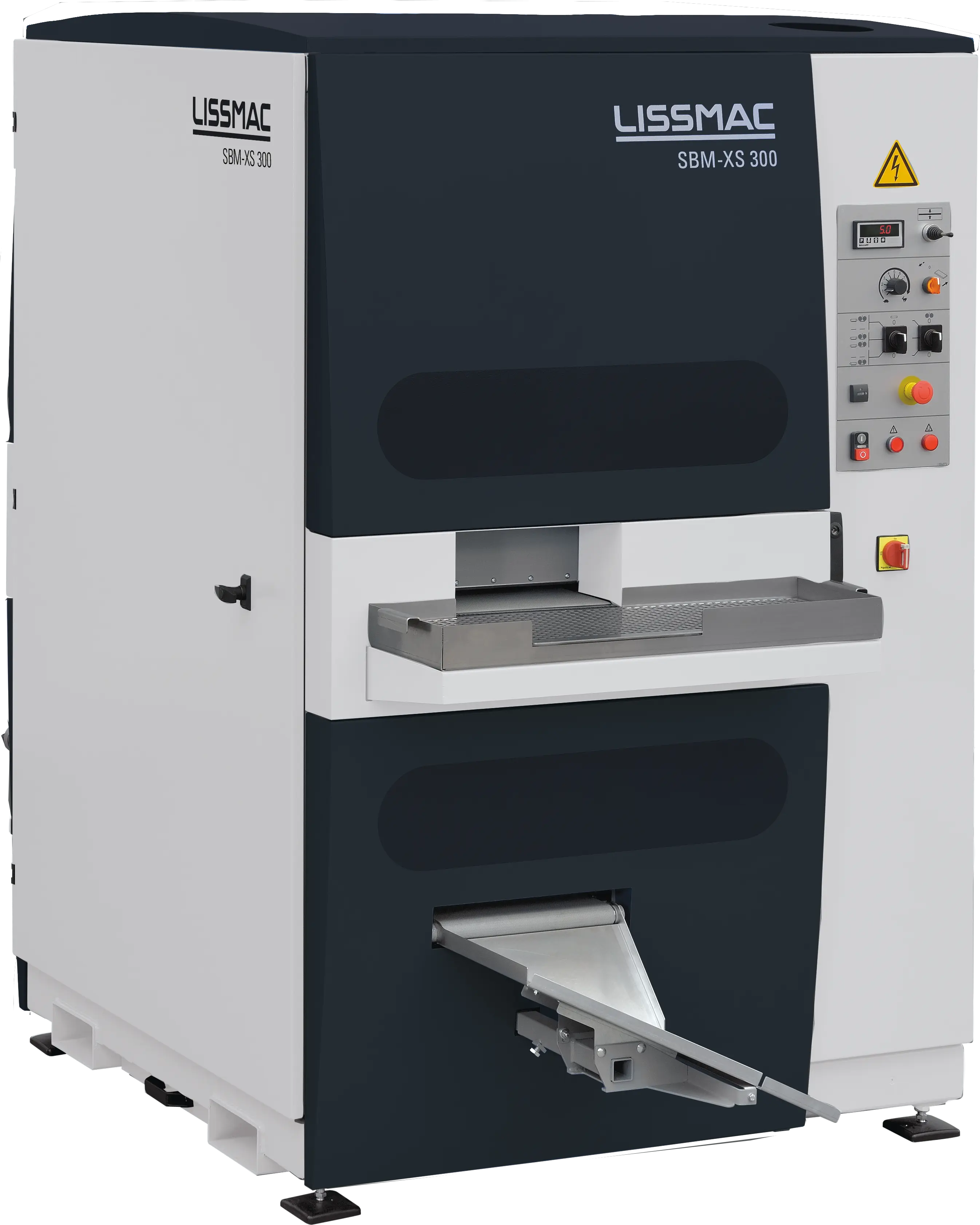

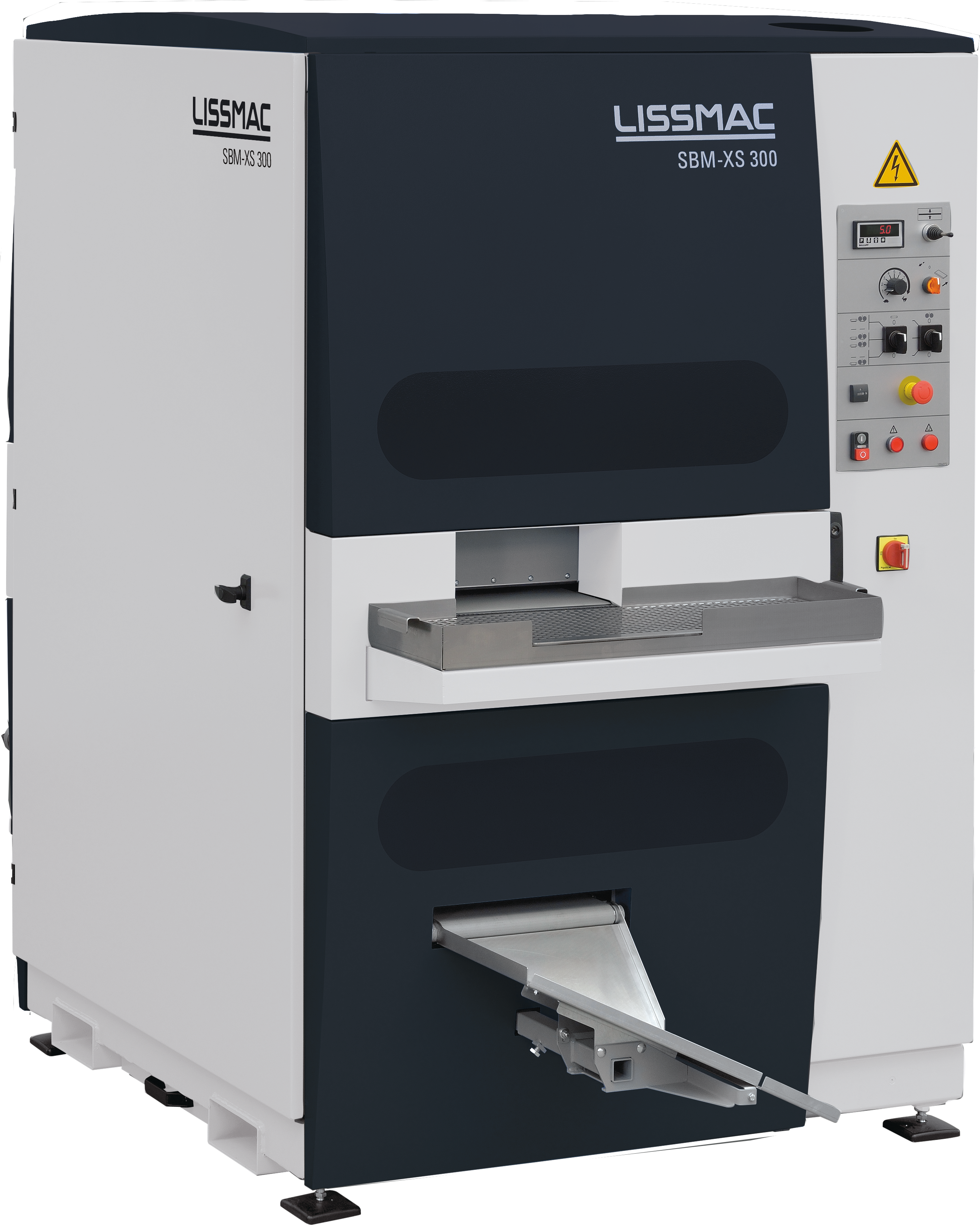

Шлифовально-зачистной станок SBM-XS 300
для зачистки и скругления кромок малых деталей

Одновременная обработка кромок всех контуров листовых деталей с двух сторон, за один проход. Инновационная система переворота деталей обеспечивает загрузку и выгрузку заготовок с фронтальной стороны станка
Обработка деталей из стали, нержавеющей стали, алюминия и других цветных металлов.

Шлифовально-зачистные станки производства компании LISSMAC Maschinenbau GmbH серии SBM-XS были разработаны для снятия заусенцев и закругления кромок заготовок одновременно с обоих сторон за одну операцию на малых деталях с загрузкой и выгрузкой со стороны работы оператора. Станки LISSMAC используются для снятия заусенцев, удаления грата на кромках заготовок из листового металла после лазерного и плазменного раскроя, а так же штампованных или вырубленных на координатно-пробивных прессах деталей. Серия SBM-XS оснащена двумя модулями обработки сверху и снизу, специальным барабаном для переворота заготовки и обработки заготовки с второй стороны. Обработка заготовок из нержавеющей стали, стали, алюминия или цветных металлов может производиться, как только с верхней или с нижней стороны, так и с обеих сторон одновременно.

Двусторонняя обработка листового металла и закругление кромок за одну операцию дает экономию времени до 60%. Станки серии SBM-SX возможно легко перемещать по цеху. Станок поддерживает подключение и интеграцию в решения по автоматизации и роботизации. Концепция станков обеспечивает эргономичную работу и приятную рабочую среду без загрязнения, пыли и шума.

SBM-XS 300 G1E1

Ширина рабочего стола:                                300 мм

Толщина обрабатываемых материалов:            1 - 15 мм

Скорость бесступенчатой подачи:                   0,3 - 4 м/мин.

Скорость бесступенчатой подачи:                   0,3 - 4 м/мин

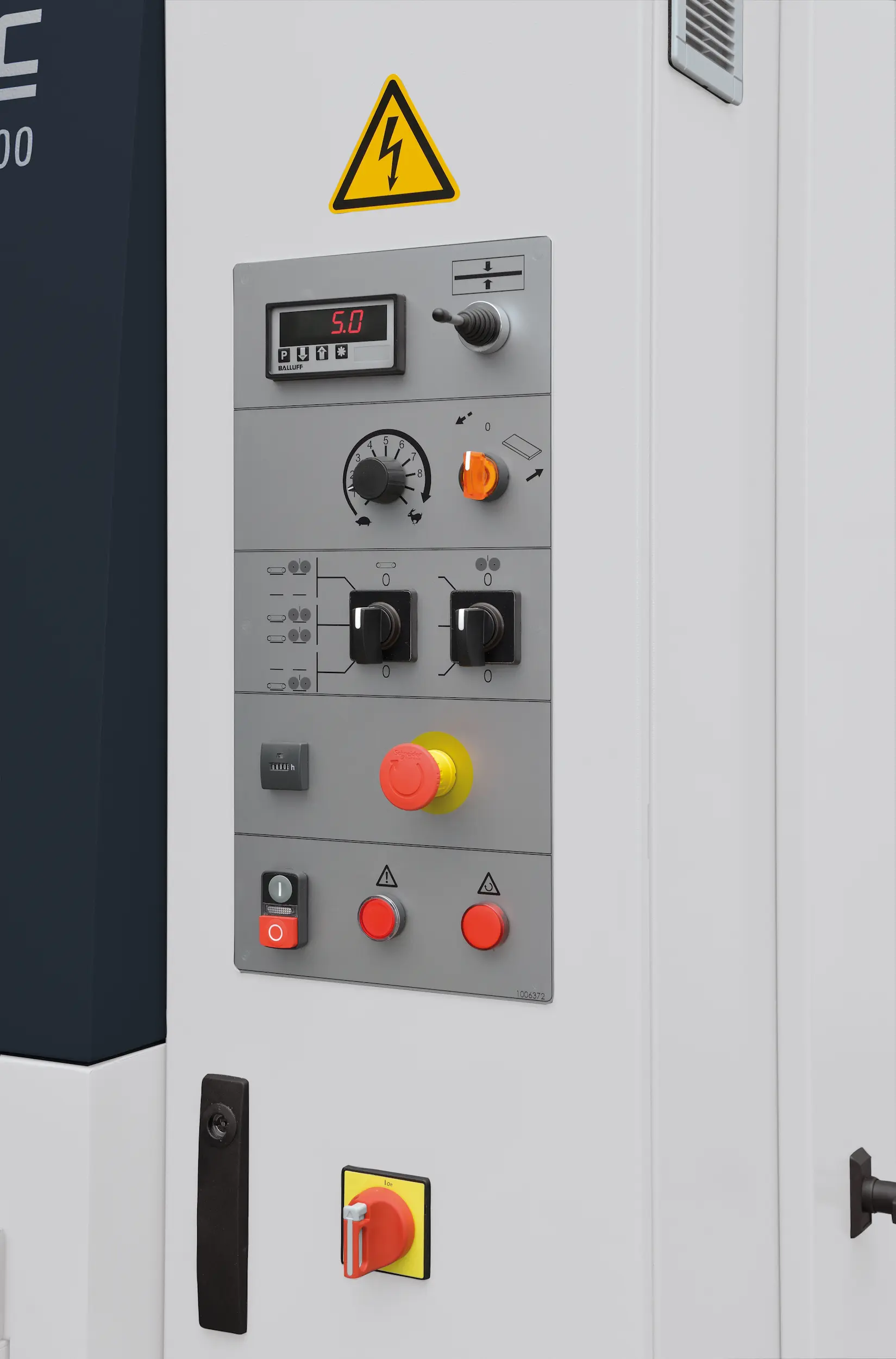

Установка толщины заготовки:                         электрическая

Выставление инструментов:                             электрическое

Напряжение питания:                                     400 Вольт, 3-х фазное

Общее подключение тока:                             13,5 А

Полная потребляемая мощность:                    7,5 кВт

Класс изоляции: IP42

Вес, примерно:                                             1400 кг.

Габаритные размеры, примерно (Д/Ш/В):     1300/2300/1900 мм

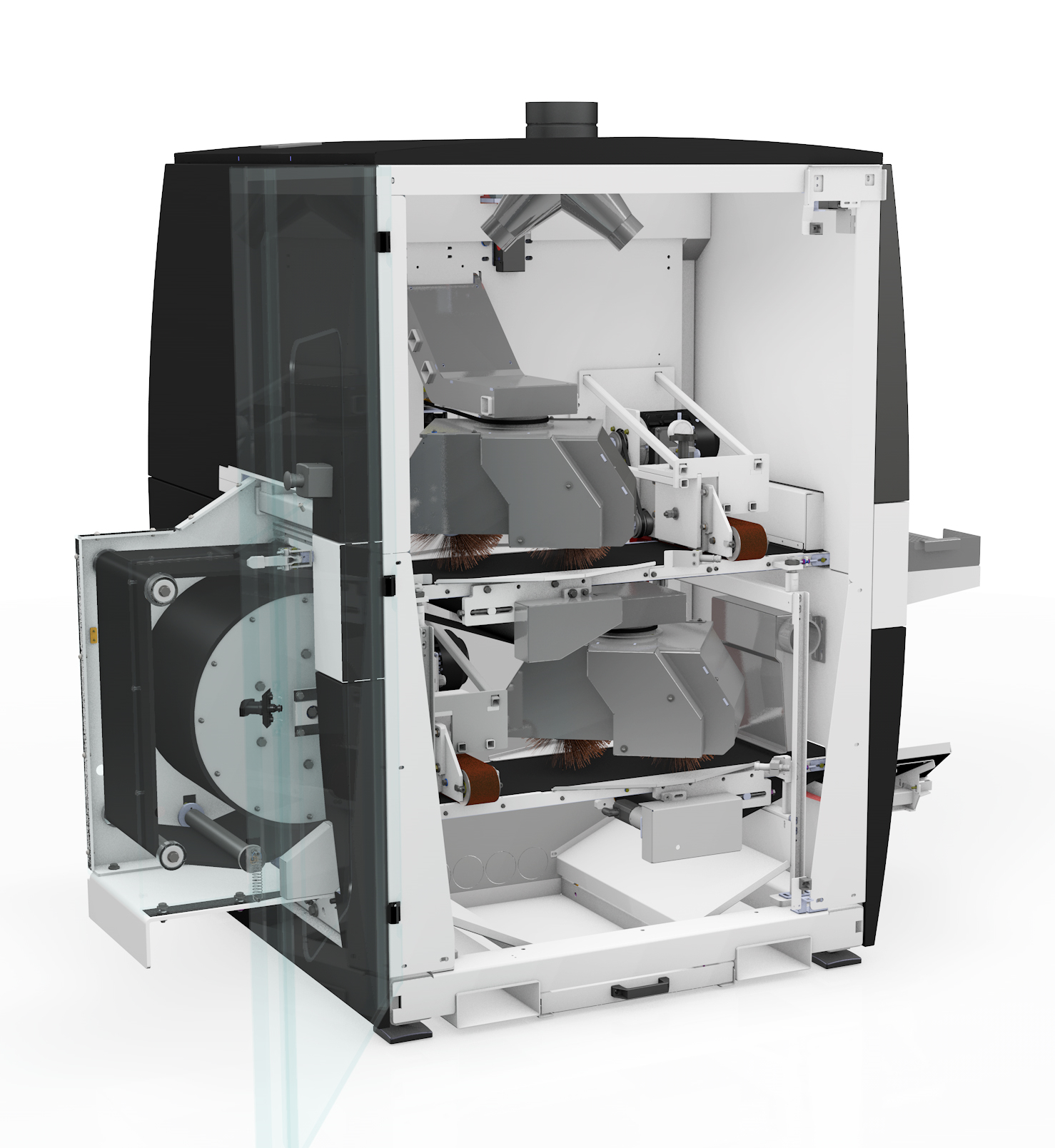

Серия станков SBM-XS предназначена для снятия заусенцев на мелких деталях и оснащена 2-мя станциями сверху и снизу. Поперечный ремень с абразивной лентой (G-блок) и ротационная головка с двумя вращающимися  абразивными цилиндрическими щетками (E-блок) удаляют грат и равномерно закругляют кромки за один проход с двух сторон, обрабатывая все контуры деталей.
Два варианта исполнения станка доступны:

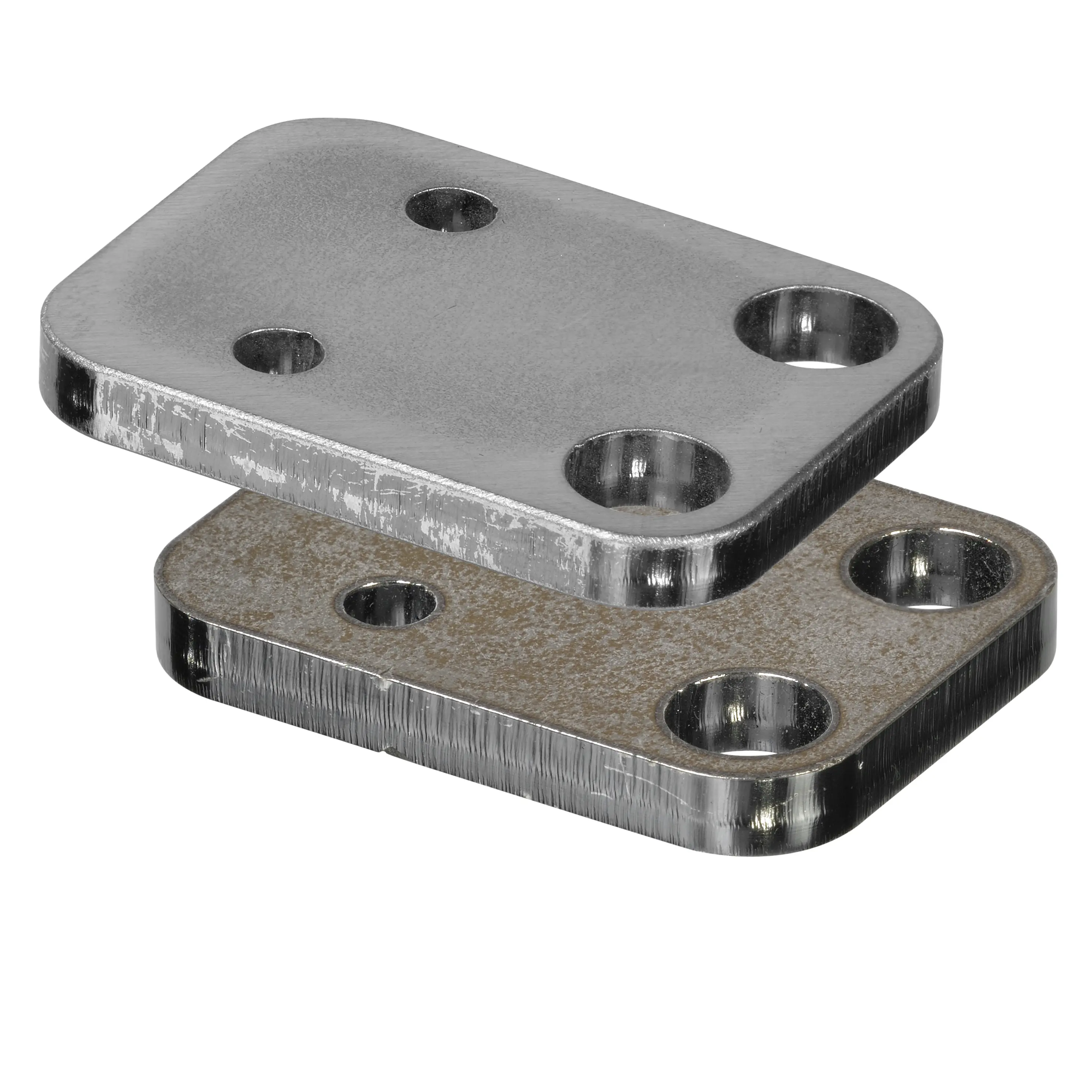

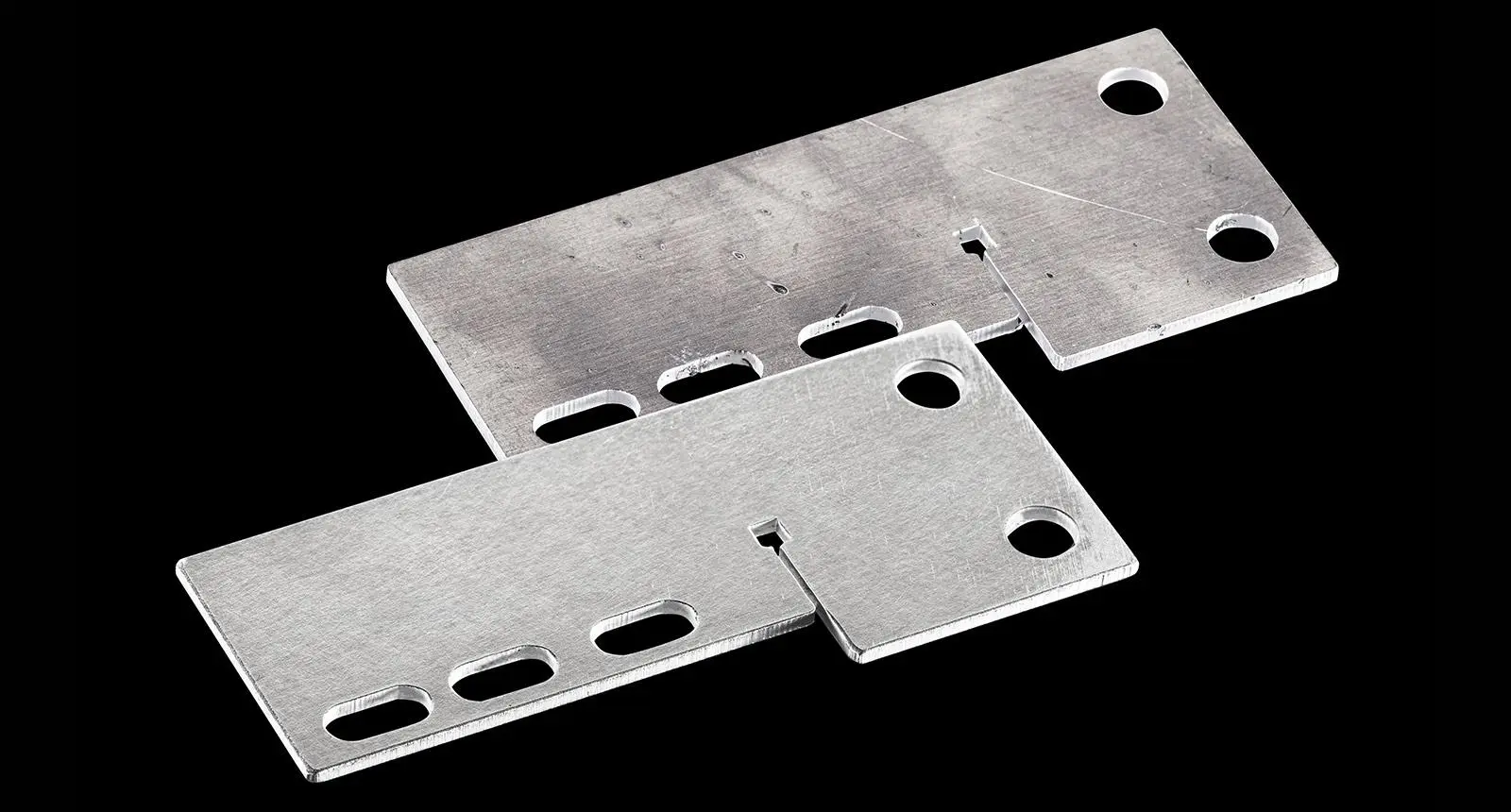

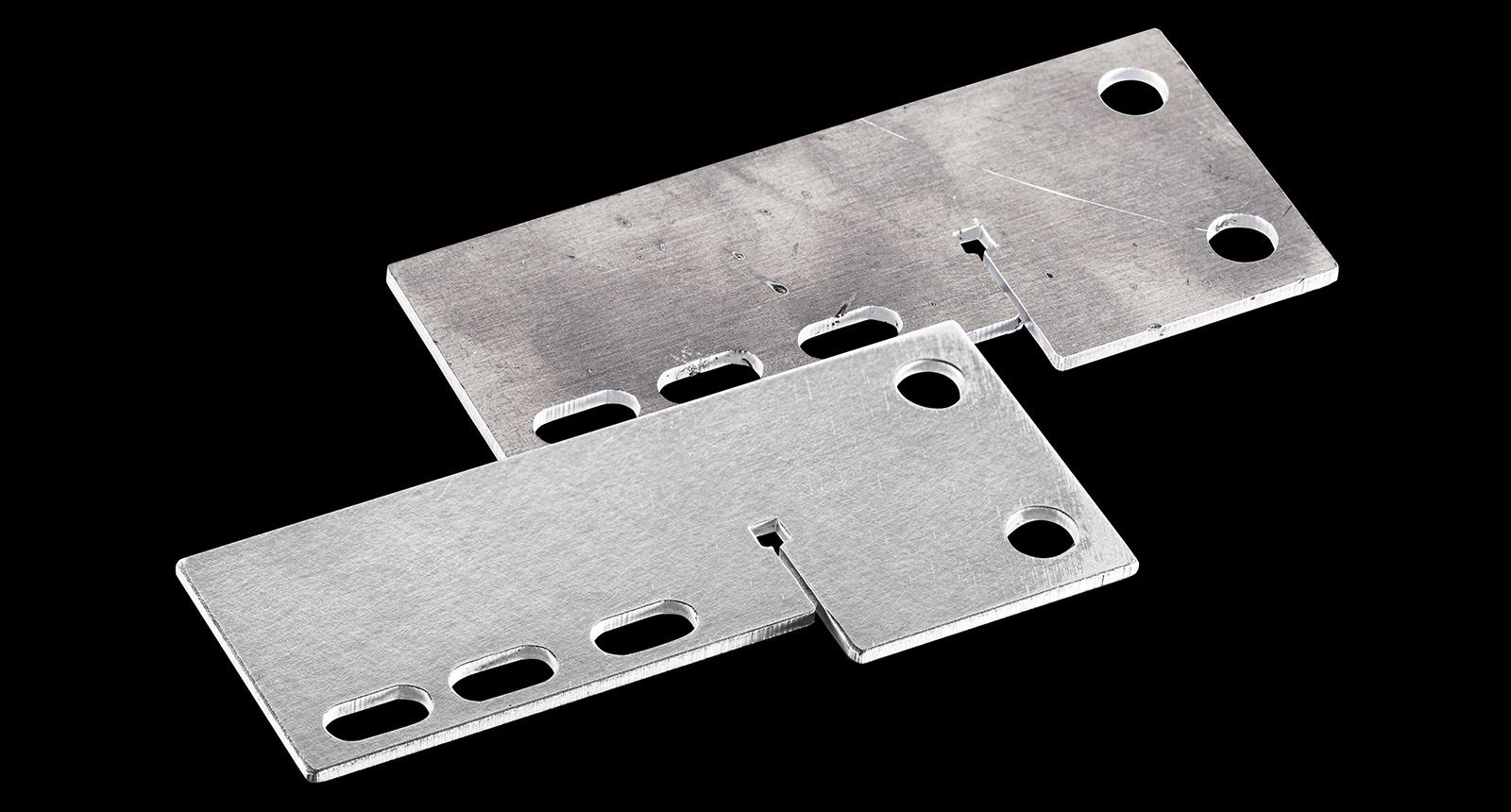

1. Станок с магнитным столом: размеры деталей от 25 х 25 х 1 мм до максимум 200 х 200 х 15 мм
(зависит от геометрии)
2. Вакуумный стол: размеры деталей 45 х 45 х 1 мм до максимум 200 х 200 х 15 мм
(зависит от геометрии)
Высокий уровень автоматизации обеспечивает экономичный и надежный процесс удаления грата и заусенцев, а также повышенную производительность.

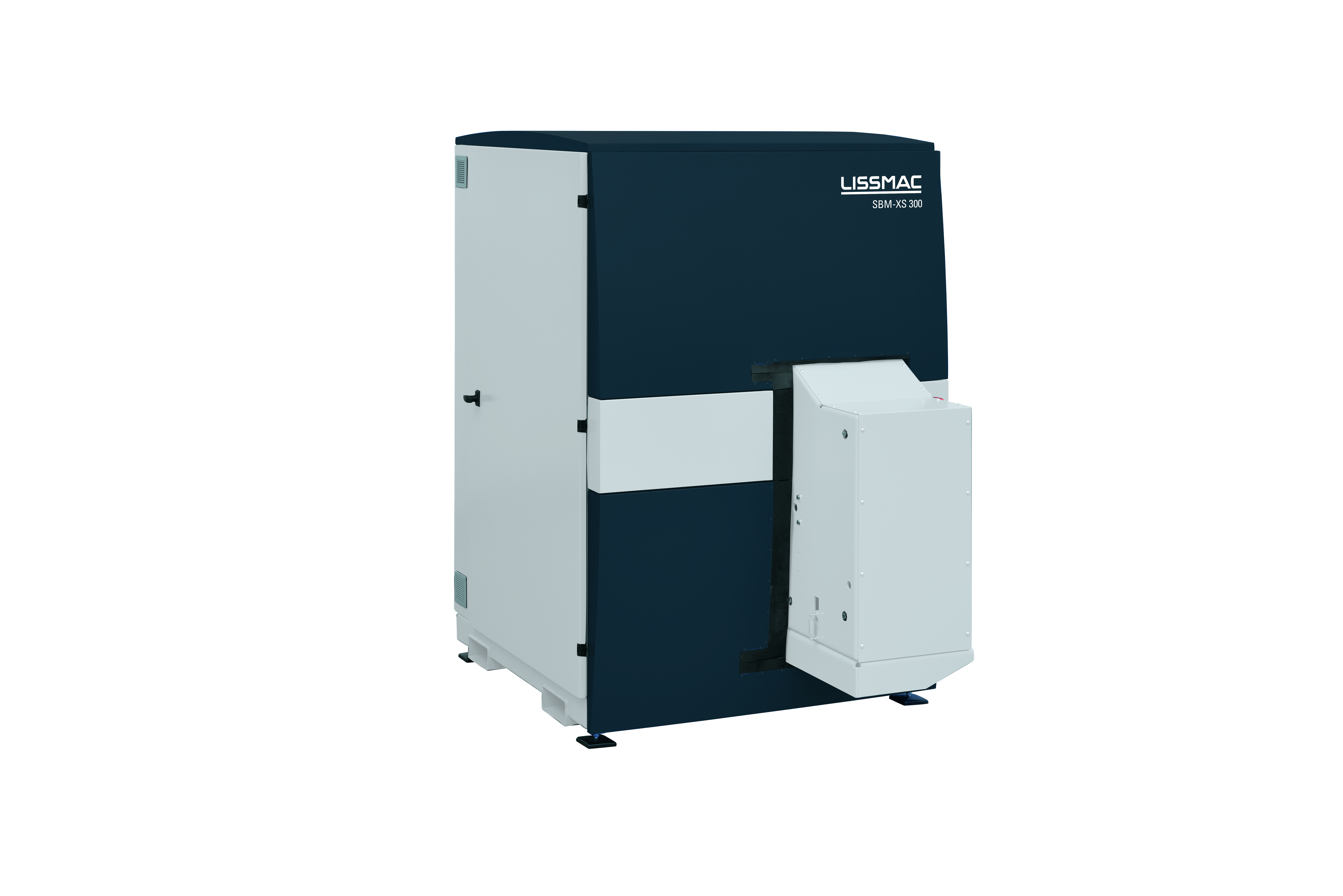

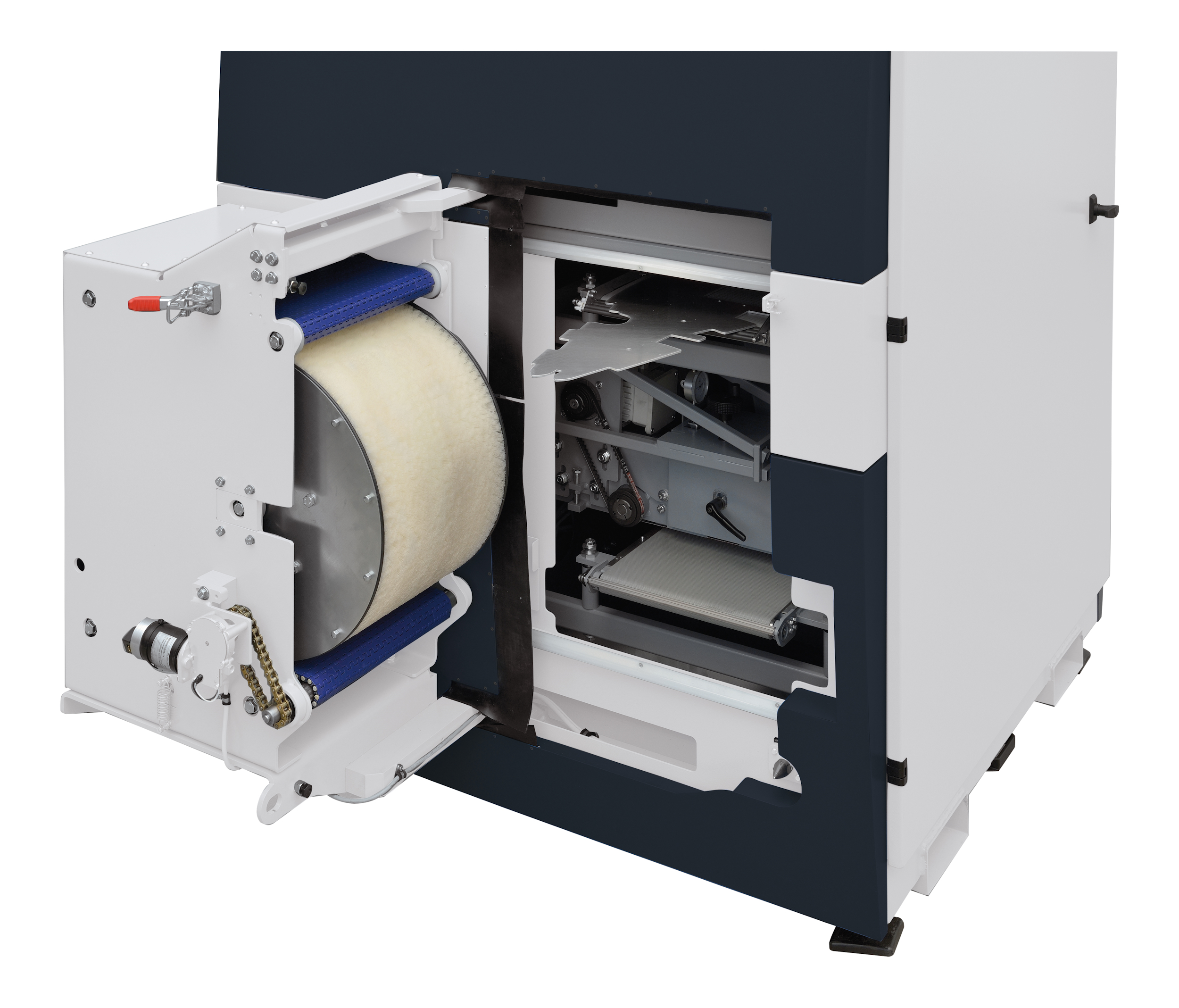

Благодаря возможности отворота в сторону новаторской станции переворота деталей возможно зачистить детали длиной более 200 мм.
Процесс удаления заусенцев обеспечивает равномерный износ абразивного ремня и щеток по всей рабочей ширине станка.

Зачистной станок SBM-L G1S2 в действии

SBM-XS 300G1E1 Обработка малых деталей - удаление грата и скругление кромок одновременно с двух сторон
